#205 水分分析儀的分析模式選擇

 在水分分析儀（如Tracer 2）中，分析模式通常分為 "S" 模式和 "I" 模式，這兩種模式分別用於不同的測量需求和應用場景。以下是對這兩種模式的詳細說明：

S 模式（Saturation Mode）

Saturation Mode，即飽和模式，通常用於快速達到穩定測量狀態的應用場合。具體特點如下：

1. 快速響應：

   • 此模式下，儀器能夠迅速達到穩定的測量狀態，適合需要快速獲取水分數據的情況。
   • 常用於需要連續監測氣體水分含量的工藝控制中。

2. 適用範圍：

   • 適合水分含量變化較快的應用場合，如氣體製造和純化過程中的實時監測。
   • 用於快速變化環境下的數據捕捉，以保證數據的即時性和準確性。

I 模式（Integration Mode）

Integration Mode，即積分模式，主要用於高精度測量和長時間穩定性的需求。具體特點如下：

1. 高精度測量：

   • 此模式下，儀器通過長時間積分測量，減少數據波動，提高測量精度。
   • 適合需要高穩定性和高精度的應用場合。

2. 適用範圍：

   • 適合水分含量相對穩定的應用，如實驗室分析和質量控制。
   • 用於需要長期數據穩定性的環境中，以保證測量結果的準確性。

選擇合適模式的考量

1. 測量速度：

   • 如果需要快速獲取測量結果並且環境中水分變化較快，選擇S模式。
   • 如果重視測量的準確性和穩定性，並且可以接受較長的測量時間，選擇I模式。

2. 應用需求：

   • 工業過程控制和實時監測通常使用S模式，以保證快速響應和即時數據。
   • 實驗室分析和質量控制等高精度應用則更傾向於I模式，以確保數據的準確性和重現性。

總結

選擇合適的測量模式應根據具體應用需求和測量環境來決定。了解這兩種模式的特點和適用範圍，有助於在不同應用中有效利用水分分析儀，達到最佳測量效果。

氣體使用端的分析模式選擇應該根據具體需求來決定：

• 如果應用需要快速響應和實時監控，如工業過程控制和動態環境監測，S模式更為合適，因為它能夠迅速提供即時數據。
• 如果應用需要高精度和穩定性，如質量控制、實驗室分析和長期監測，I模式更為合適，因為它能提供更穩定和精確的測量結果。

#204 水分分析儀

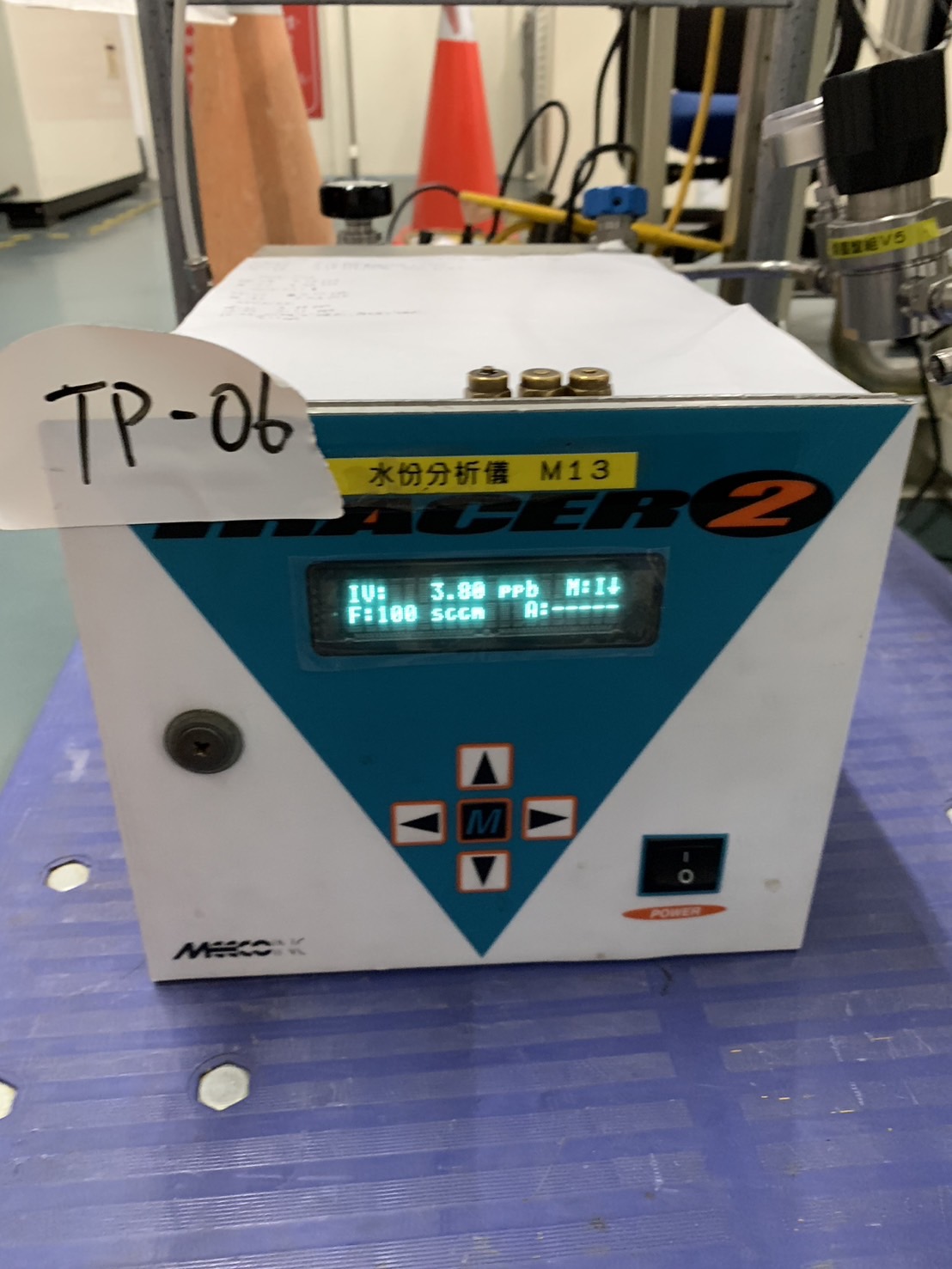

這台儀器是一台水分分析儀（Moisture Analyzer），具體型號為 Tracer 2，由日本公司 MICRO 製造。這類儀器主要用於精確測量氣體中的微量水分含量，特別適用於需要高精度和低濃度水分檢測的應用場合。

儀器功能和用途

1. 高精度測量：

   • 可以測量到ppb（十億分之一）級別的水分含量，非常適合半導體、製藥和精密化工等行業。

2. 數據顯示和記錄：

   • 儀器配有數字顯示屏，實時顯示測量結果，包括水分含量（ppb）、流量（sccm）等關鍵參數。
   • 具有數據記錄功能，可以長期監測和記錄氣體中的水分變化情況。

3. 應用範圍：

   • 廣泛應用於氣體製造、氣體純化系統、環境監測等領域。
   • 特別適合用於要求嚴格的氣體純度控制場景，例如電子級氣體和特種氣體的製造和使用過程中。

儀器使用注意事項

1. 校準和維護：

   • 定期對儀器進行校準，以確保測量準確性。
   • 維護保養要按照廠商提供的操作手冊進行，確保儀器長期穩定運行。

2. 環境要求：

   • 儀器應放置在乾燥、潔淨、穩定的環境中，避免環境濕度和溫度劇烈變化對測量結果的影響。

3. 安全操作：

   • 在操作和維護過程中，應遵循相關安全操作規程，特別是在處理高純度氣體時，應確保操作環境的安全性。

參考資料

• MICRO 公司官方網站
• 相關技術手冊和使用說明

#203 IA管（Instrument Air Pipe）或導壓管（Impulse Line）

 在工業應用中，IA管（Instrument Air Pipe）或導壓管（Impulse Line）的材質選擇至關重要，因為這些管道通常需要承受高壓、腐蝕和極端溫度的挑戰。以下是常用的IA管和導壓管的材質：

1. 不銹鋼 (Stainless Steel)

• 304和316不銹鋼：這兩種材質是最常見的選擇，因為它們具有優異的耐腐蝕性和高強度。316不銹鋼因其更高的鉬含量，具有更好的耐點蝕性和縫隙腐蝕性，適合更苛刻的環境 。
• 優點：高耐腐蝕性、良好的機械性能、耐高溫。

2. 碳鋼 (Carbon Steel)

• A106 Gr.B：這種碳鋼通常用於高溫和高壓應用，適合於需要強度但不太苛刻的腐蝕環境。
• 優點：經濟實惠、具有良好的機械強度和承壓能力。
• 缺點：耐腐蝕性較差，需要定期塗覆防腐層。

3. 銅 (Copper) 和銅合金 (Copper Alloys)

• 銅管：廣泛用於低壓應用和需要良好導熱性能的場合，如冷卻系統和冷凝水管道。
• 優點：良好的導熱性、耐腐蝕性、易於加工和連接。

4. 特種合金 (Special Alloys)

• Inconel和Monel：這些鎳基合金適用於極端腐蝕環境和高溫應用，通常用於化學工業和海洋環境。
• 優點：極高的耐腐蝕性和耐高溫性。
• 缺點：成本較高。

5. 聚合物材料 (Polymer Materials)

• PVDF（聚偏二氟乙烯）：適用於需要耐化學腐蝕的環境，常用於化工和半導體行業。
• PE（聚乙烯）和PTFE（聚四氟乙烯）：這些材料具有優異的化學穩定性和耐腐蝕性，但機械強度較低。
• 優點：耐化學性、輕質。
• 缺點：機械強度低，不適用於高壓應用。

6. 合成材料 (Composite Materials)

• 玻璃纖維增強塑料（FRP）：在腐蝕環境中，FRP管道因其高強度和耐化學性而被廣泛使用。
• 優點：高耐腐蝕性、重量輕、耐久性好。
• 缺點：成本較高，易受機械損傷。

參考資料

1. Stainless Steel Piping and Tubing for Instrumentation and Hydraulic Systems
2. Choosing the Right Material for Instrument Air and Impulse Lines
3. The Role of Piping Material Selection in Safe and Reliable Plant Operations

通過選擇合適的材質，IA管和導壓管能夠在各種苛刻的工業環境中保持可靠性和耐久性，確保系統運行的安全和穩定。

#202 雙套管

 在氣體管路工程中，使用雙套管（double containment piping）主要是為了增加安全性和防止洩漏，適用於特定的危險環境和高要求的應用場合。以下是一些需要使用雙套管的常見情況和原因：

1. 危險氣體

• 有毒氣體：如氨氣、氯氣等具有高度毒性的氣體。一旦洩漏，可能對人員和環境造成嚴重危害。雙套管提供額外的保護層，防止這些氣體洩漏 。
• 可燃氣體：如氫氣、天然氣等具有高度可燃性的氣體。雙套管可以有效防止氣體洩漏，降低爆炸風險 。

2. 極端條件

• 高壓和高溫：在高壓和高溫環境下工作的氣體管路，雙套管能夠提供更好的機械強度和耐熱性，防止因壓力和溫度變化導致的管道破裂和洩漏 。
• 低溫：如液化天然氣（LNG）和液氮（LN2）管道。雙套管可以有效應對低溫條件下的熱應力，防止脆性斷裂和洩漏 。

3. 環境敏感區域

• 環保要求：在環境敏感區域或需要嚴格環保控制的場所，雙套管可防止有害氣體洩漏，避免環境污染 。
• 地下管道：埋地管道一旦洩漏，檢測和修復困難，雙套管可以在第一時間內防止洩漏到周圍環境中 。

4. 重要設施

• 生產設施：如製藥廠、食品加工廠等對氣體純度和潔淨度要求極高的設施，雙套管可確保氣體在傳輸過程中的質量和安全 。
• 研究機構：實驗室和科研機構使用的高純氣體，雙套管能有效防止氣體污染和保證實驗數據的準確性 。

5. 法律和規範

• 法規要求：某些國家或地區的法律和工業標準規定在特定情況下必須使用雙套管，以確保人員安全和環境保護 。

參考資料

1. Double Containment Piping Systems
2. Chemical Engineering - Safe Handling of Hazardous Gases
3. Environmental Protection Agency (EPA) Regulations

綜上所述，在氣體管路工程中，根據具體的危險性、環境條件、設施要求和法律規範等因素，需要合理選擇使用雙套管，以確保系統的安全性和可靠性。

#201 EP管路（電解拋光不銹鋼管）安裝的品管要求及注意事項



EP管路（電解拋光不銹鋼管）安裝的品管要求及注意事項

電解拋光（EP）管路因其高潔淨度和耐腐蝕性廣泛應用於製藥、食品和半導體等行業。以下是EP管路安裝的品管要求及注意事項：

品管要求

1. 材料驗證

   • 材料證書：確保所有EP管道和配件具有合格的材料證書，證明其符合設計和規範要求。
   • 表面檢驗：檢查管道內外表面的電解拋光質量，確保無劃痕、凹痕和其他缺陷。

2. 尺寸和公差

   • 尺寸檢查：確保所有管道和配件的尺寸符合設計圖紙和標準規範的要求。
   • 公差控制：檢查管道的直徑、公差和壁厚，確保其在允許範圍內。

3. 焊接質量

   • 焊接工藝評定：所有焊接工作必須由合格的焊工根據批准的焊接工藝評定（WPS）進行。
   • 焊縫檢查：使用無損檢測方法（如X射線或超聲波檢測）檢查焊縫質量，確保無裂紋、氣孔等缺陷。

4. 清潔度

   • 內部清潔：確保安裝前後對管道內部進行清潔，去除所有異物、油脂和其他污染物。
   • 封閉保護：在運輸和安裝過程中使用封閉保護措施（如端蓋和密封袋）防止污染。

5. 壓力測試

   • 水壓試驗：根據設計壓力進行水壓試驗，檢查管道和焊縫的密封性。
   • 氣壓試驗：在特定應用場合下，進行氣壓試驗以檢查系統的完整性。

注意事項

1. 安裝環境

   • 潔淨區域：在潔淨區域進行安裝，以防止環境中的污染物進入管道。
   • 溫濕度控制：確保安裝環境的溫度和濕度在適當範圍內，防止冷凝水和其他環境因素影響管道質量。

2. 連接和支撐

   • 正確連接：使用符合標準的配件和工具進行連接，確保連接緊密且無泄漏。
   • 適當支撐：在安裝過程中，提供適當的支撐和固定，防止管道因自重或外力變形。

3. 焊接注意

   • 焊接區域保護：在焊接過程中，使用保護氣體（如氮氣或氬氣）保護焊接區域，防止氧化。
   • 焊接後處理：焊接後對焊縫進行必要的處理，如酸洗和鈍化，確保其耐腐蝕性和潔淨度。

4. 檢測和驗收

   • 逐步檢查：在安裝過程中進行逐步檢查，及時發現並修正問題。
   • 最終驗收：完成安裝後，進行全面的檢查和驗收，包括尺寸檢查、表面檢查、壓力測試和清潔度檢查。

參考資料

• Electropolished Stainless Steel Tubing
• ASME BPE Standard
• Stainless Steel World - Handling and Cleaning of Stainless Steel

通過遵守這些品管要求和注意事項，可以確保EP管路安裝的質量和可靠性，滿足高潔淨度應用的需求。
